描绘拓扑图的办法存在着诸多，具备能够上网在软件里操作的，通过Visio软件形成的，利用PPT制作达成的，这些全都是途径。
要点在于，你究竟该如何达成从无到有，也就是从0到1的这个过程，并且，怎么样借助拓扑图以一种堪称完美的方式，将你的网络逻辑所具备的结构与思路清晰地展示出来呢。
[]
今儿就给你呈上一篇关于绘制拓扑图的详尽解析，起始于一张空白纸张，教导你怎样从毫无基础开始，凭自己亲手绘制出一张拓扑图。
[]
什么是网络拓扑（）？
01 什么是网络拓扑（）？
一种用于描述计算机网络环境，也就是计算机、主机、网络设备等线路连接情况的制图，被称作网络拓扑。正常情况下，拓扑会被划分成两类：
1) 物理拓扑
描述网络各节点的物理连接情况。
2) 逻辑拓扑
描述网络环境的逻辑结构（本文档主要探讨此种拓扑的绘制）。
在计算机网络领域，网络拓扑是一个非常重要的工具。
掌握专业拓扑绘制技巧，是从事数通工程的一项基本要求，一个专业且规范的网络拓扑，不仅能清晰直观地呈现网络逻辑结构，还利于项目实施、运维管理、排错等，也能很好地呈现数通工程师的职业软技能。
数通工程呀，得能够调试设备，得能排除错误，得会撰写文档，可更重要的是，要能画出那种充满文艺气息，且骚气蓬勃的拓扑图来呢，。
02 网络拓扑的常见绘制工具
1）
适合中小型网络拓扑绘制；小巧方便，扩展性强为什么要做网站拓扑图，实用性强
适合用于讲演，以及方案演示，还有实施方案，以及实施报告等交付材料，其使用范围比较广 。
2）Visio
这款软件适合大型拓扑绘制，它遵循工业标准，其功能强大无比，具备强大的信息容量，而且便于打印，也便于喷绘。
02
拓扑图案例分析
01 Case1

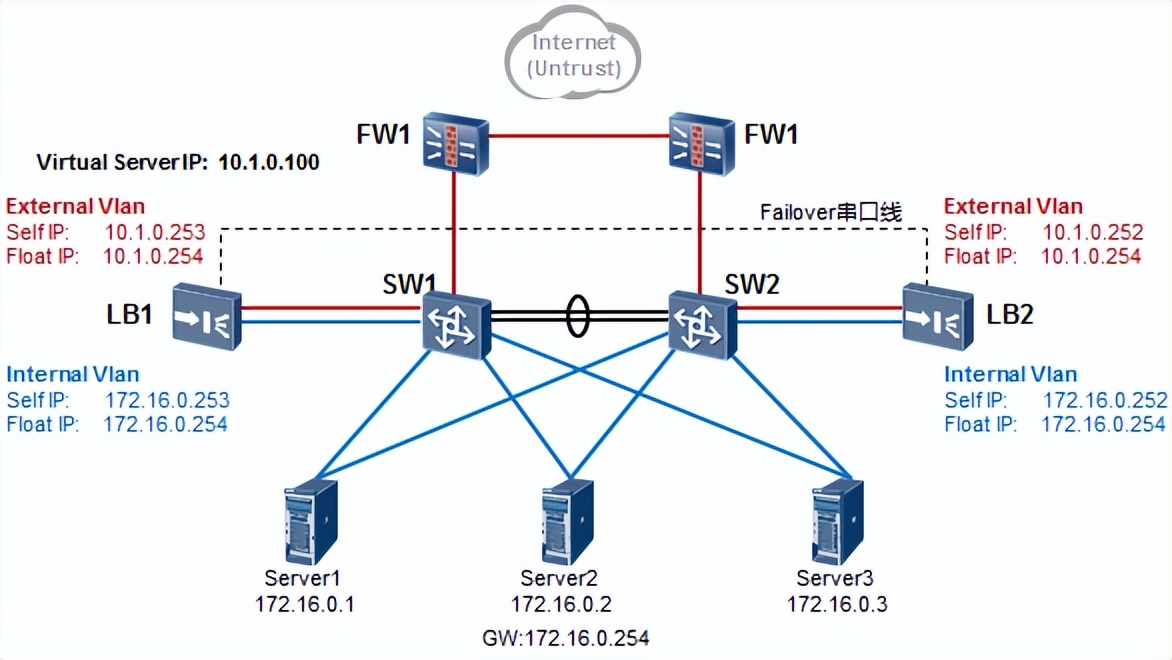

用于描绘典型场景的这张图，是关于F5负载均衡器的双臂组网。此地是为描述F5双臂组网的实现机制，拓扑呈现三层架构，有防火墙，有核心层的交换机，还有F5，另外还有服务器。
与此同时，采用红色、蓝色线条以及标注文字，来区分F5上针对内部以及外部的VLAN，在拓扑当中仅仅标注相关的信息元素，简洁又明了。

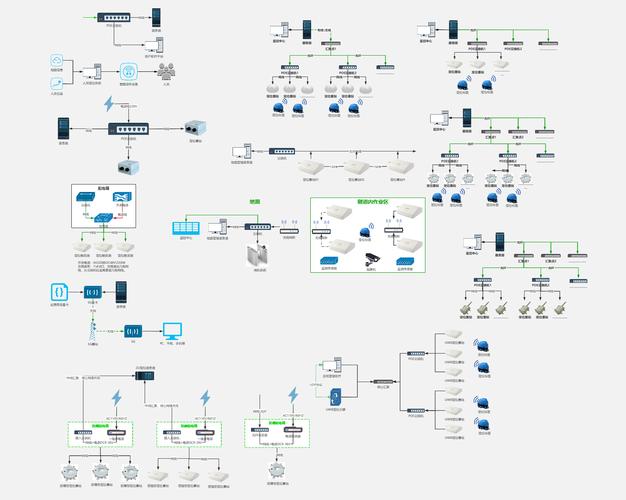

02 Case2

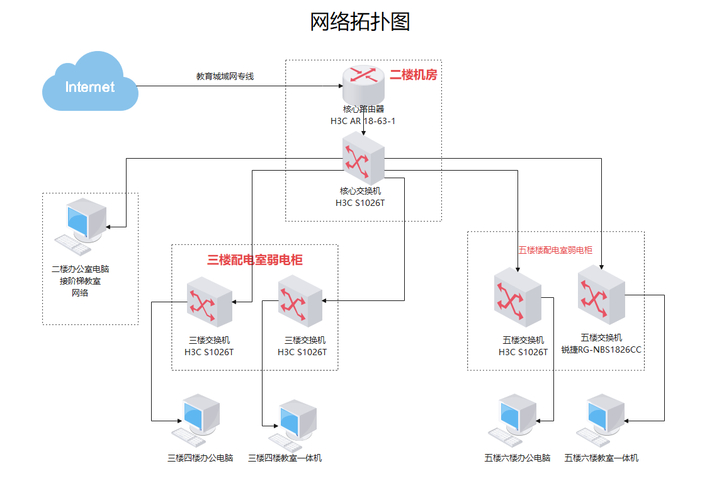

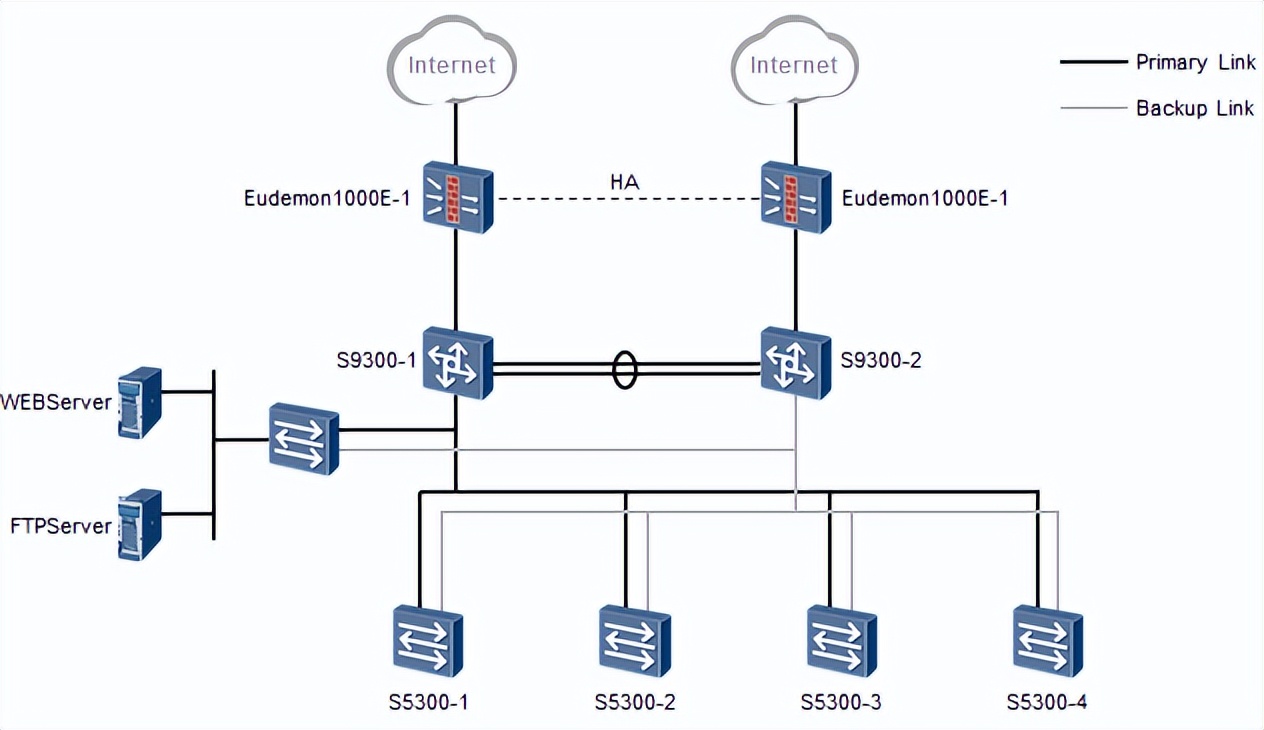

同样是典型的分层结构，只不过线条更多是直线，层次感较好。

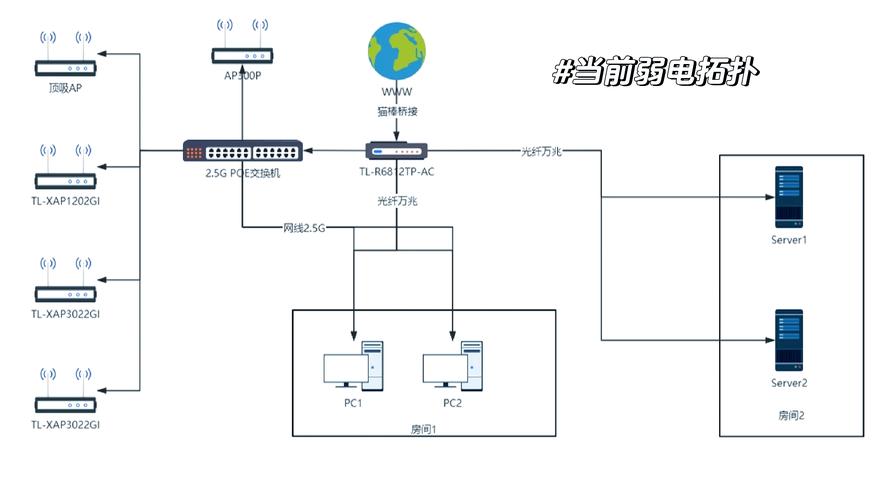

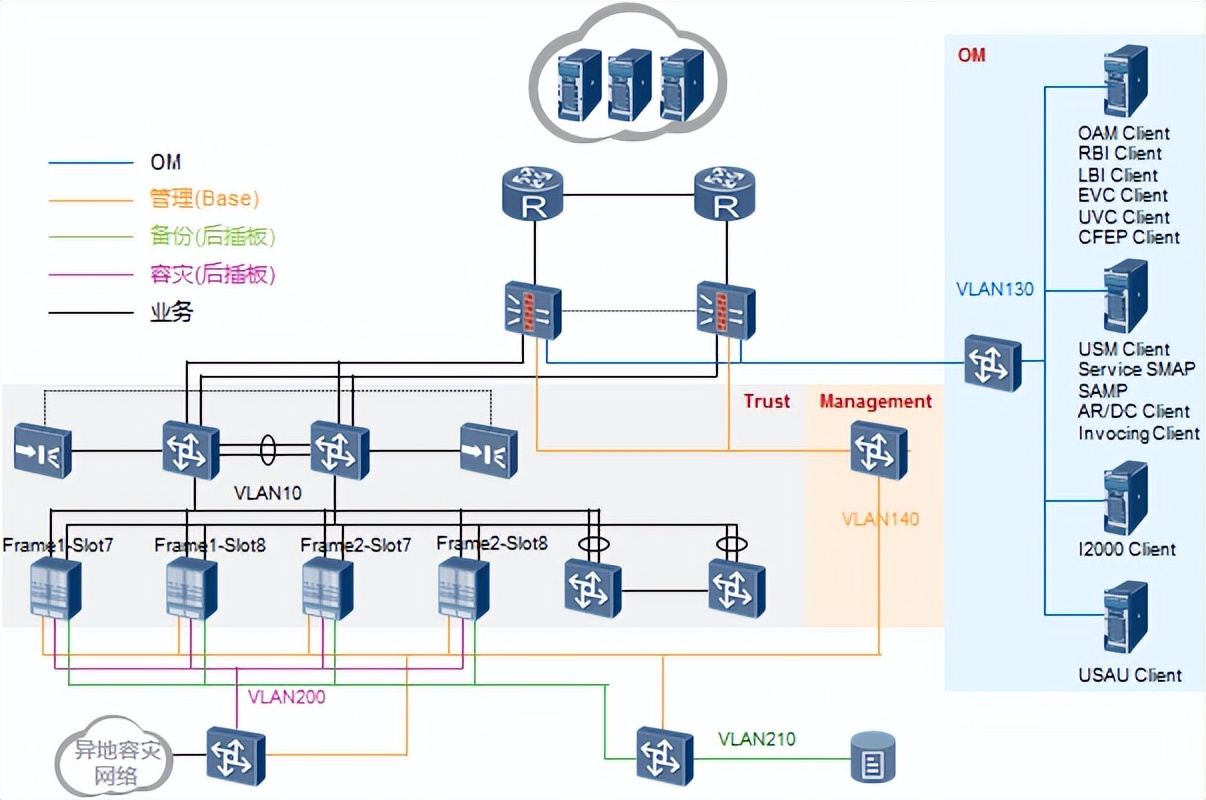

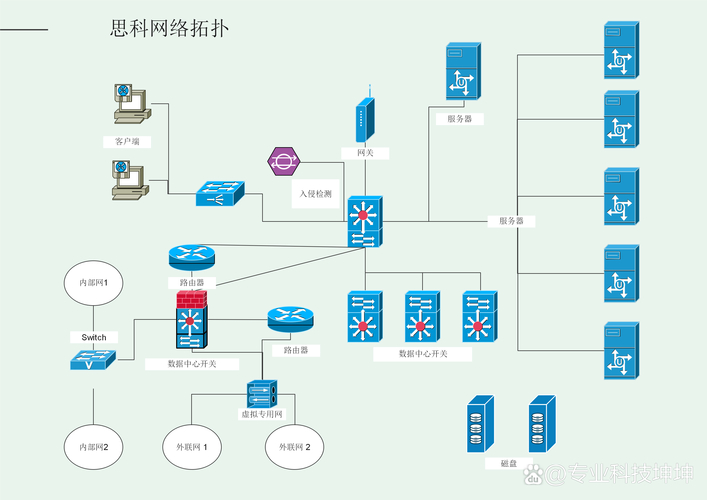

03 Case3
04 Case4

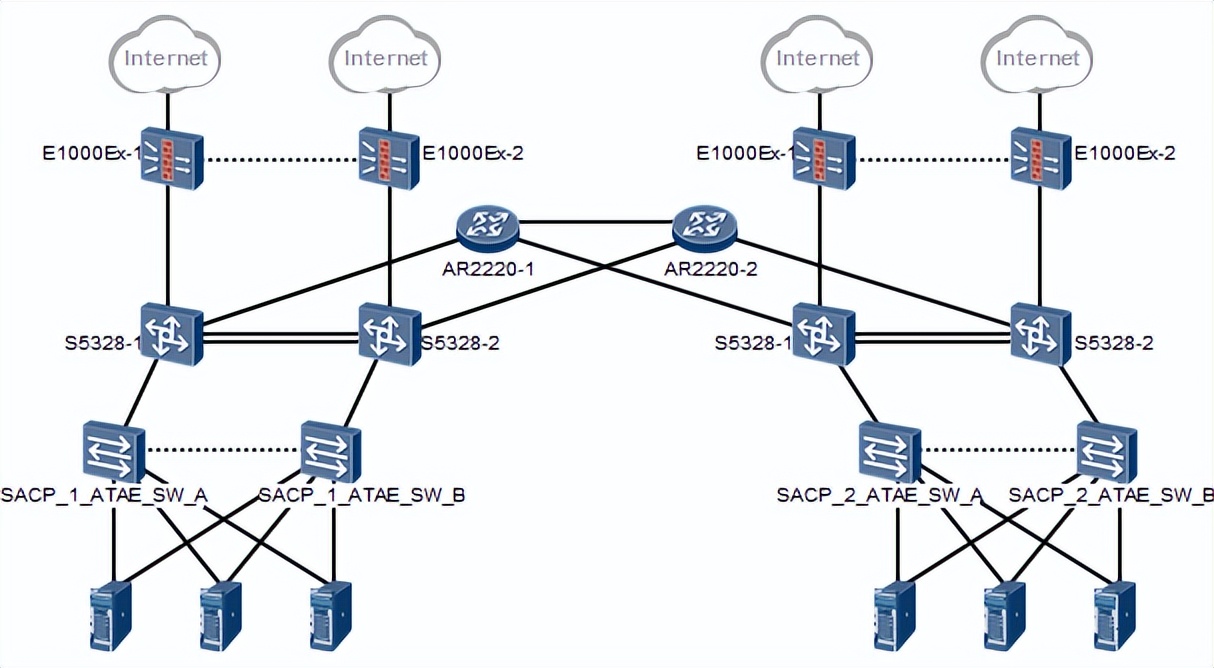

两个站点的网络通过两台路由器互联。
03
拓扑图绘制步骤
在PPT之上，绘制拓扑存有着大体的步骤，当然了，这仅仅只是属于参考或者只是给予建议的范畴 。
1. 首先在纸上画个草稿，熟练之后，做到拓扑在心中
1. 借助辅助办法来描绘拓扑框架之状， 2. 妥善运用线条以及框架色块之物， 3. 此运用需依据业务逻辑去做区块的划分之举 。
3. 放置设备图标
4. 标记信息元素、添加文字标注
5. 完成整体绘制
下面看一个例子：

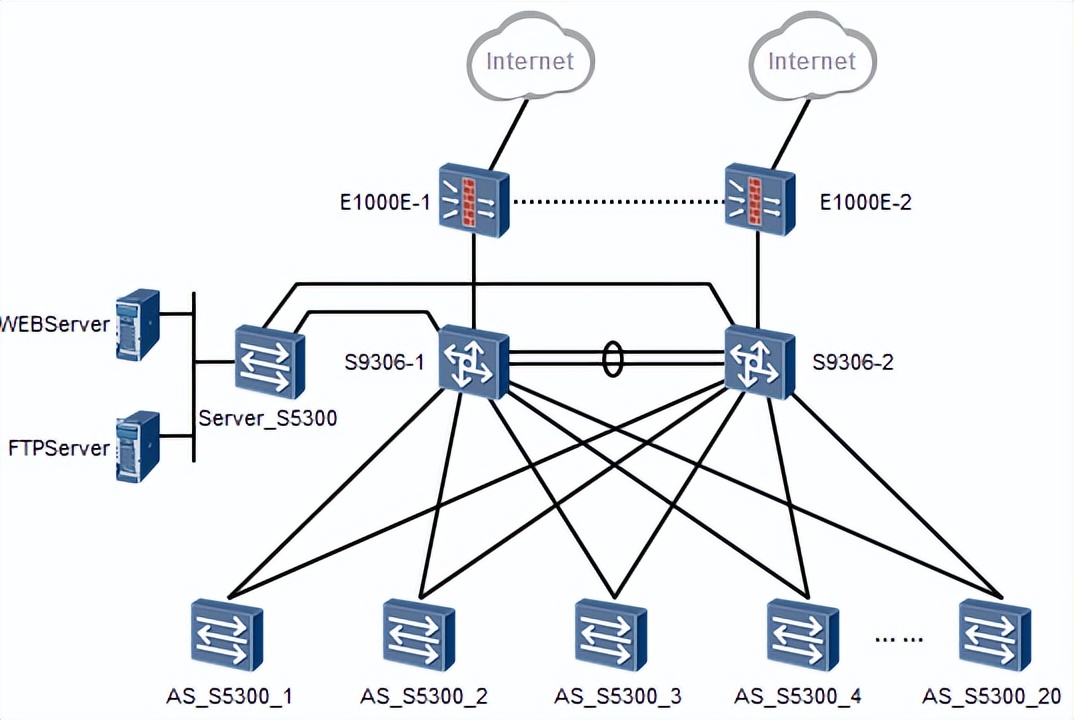

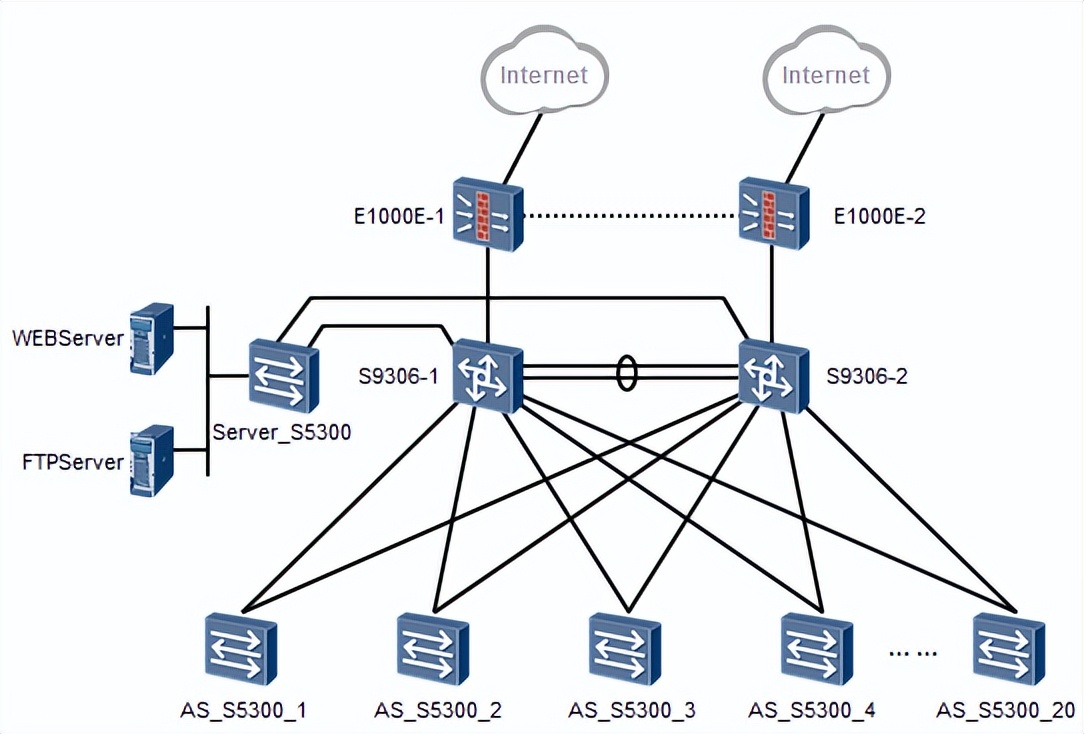

该网络属于三层结构的典型范例，其拓扑架构轮廓清晰比较易于分辨 。

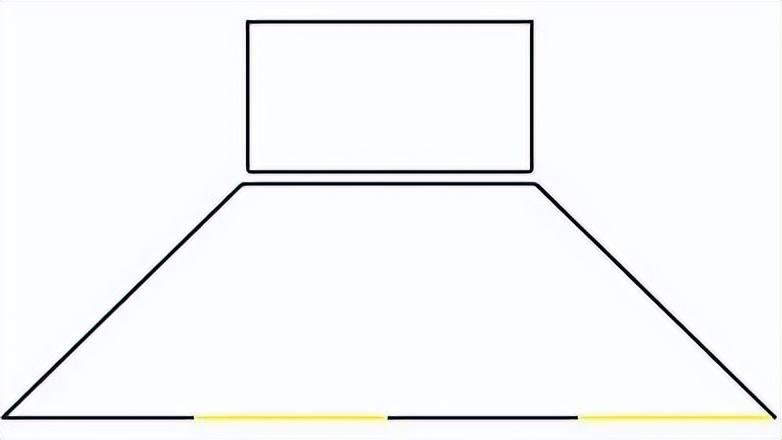

01 绘制拓扑框架

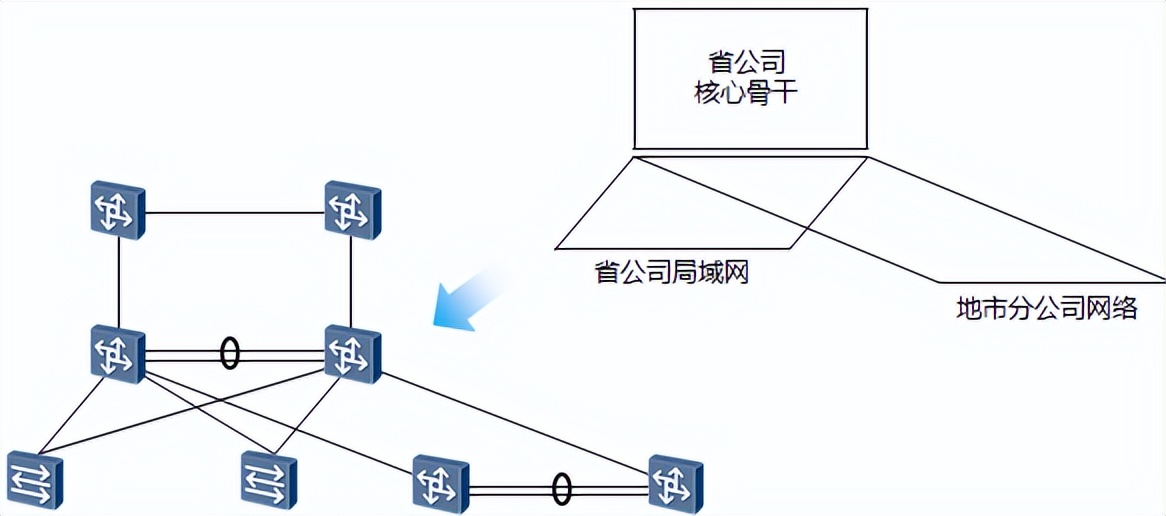

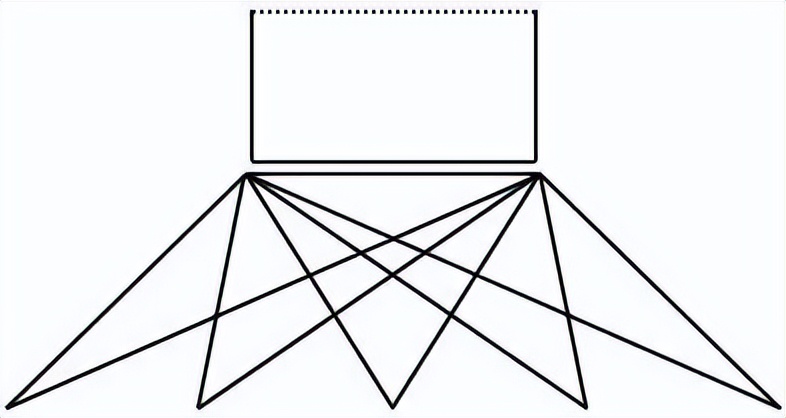

最初，借助辅助线条去描绘出网络的大体框架，当这个框架呈现出来以后，网络结构于是就清晰了。

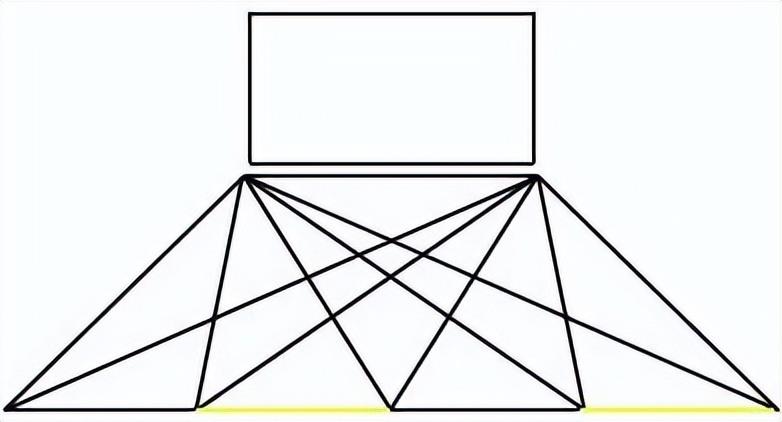

02 绘制主要线缆

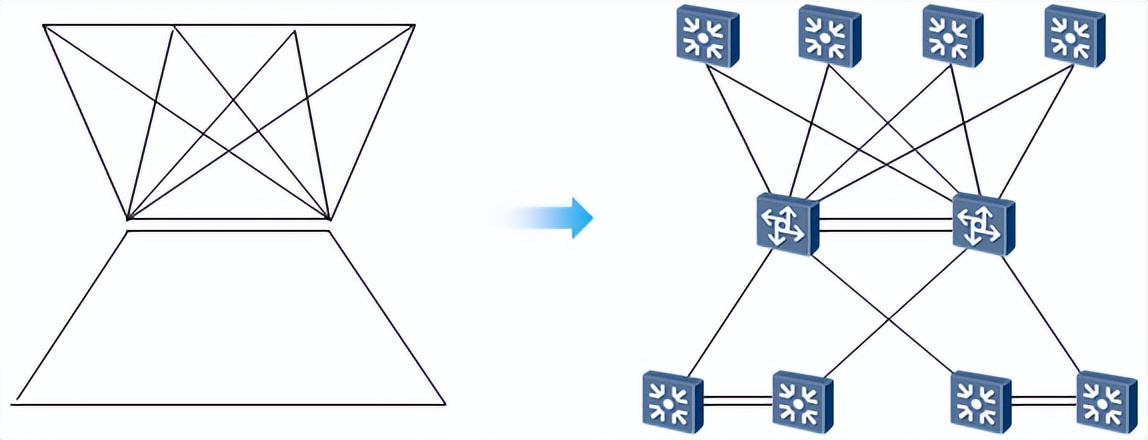

在框架的基础之上，绘制主要的连接线缆。
03 去除辅助线
在上面所进行的绘制进程当中，为了确保线条绘制达到精确的程度以及实现对成型的效果，运用了一些用作辅助的线条。在这一具体步骤里面，鉴于主题线条已然绘制完成了，所以能够把那些辅助线条予以删除。

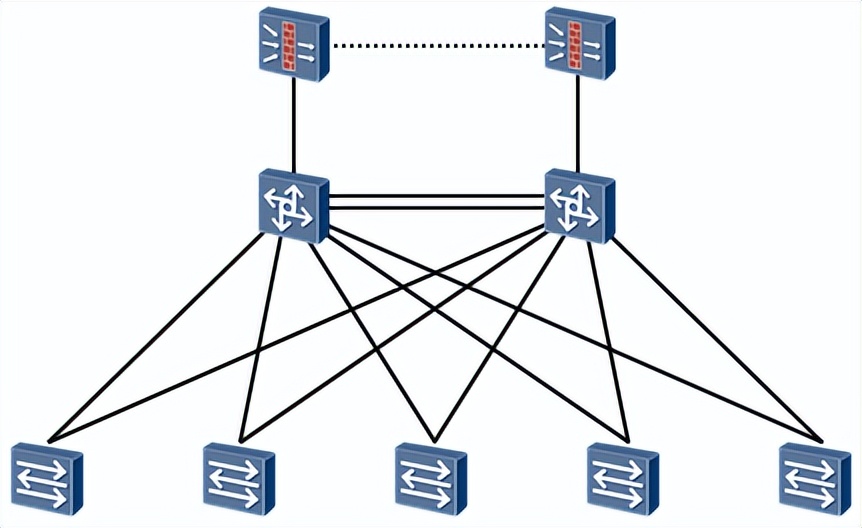

04 放置设备图标
把设备图标放置于拓扑那个地方，能够进行适当的调整。将设备图标的对齐状态予以保持，还要维持其分布状态。
在绘制的时候其实有许多技巧可以提高拓扑的绘制效率。
比方说，灵活运用PPT里图标的平移操作，灵活运用PPT里图标的分布以及对齐方面的功能情形等等 。

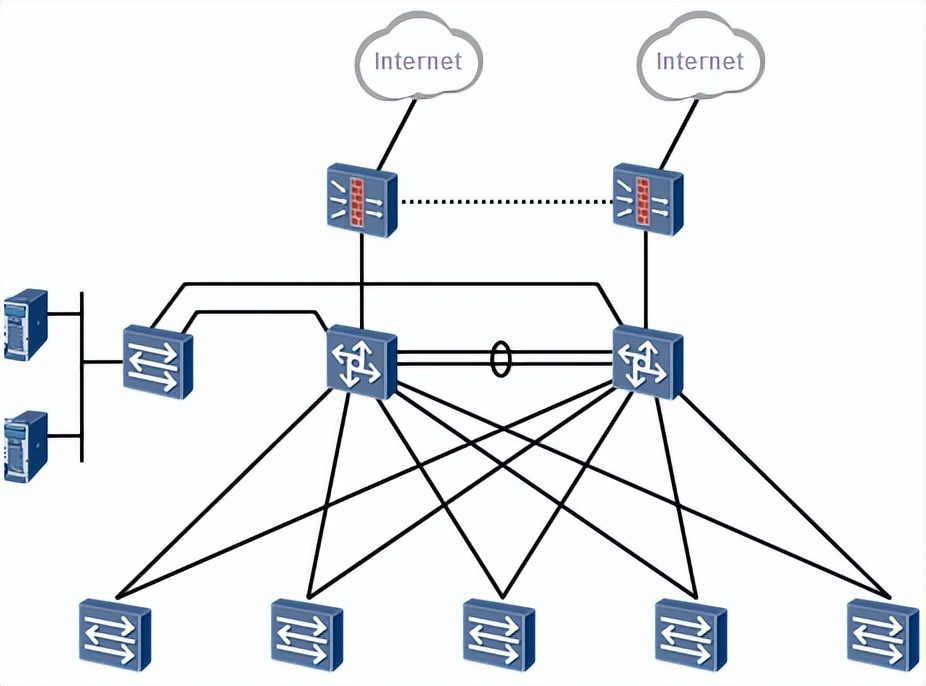

05 填充其他节点及元素
在主体拓扑出来之后，去填充其他图标以及信息元素，这具体实施的这一步骤，事实上已然变得极为轻松容易了 。
06 填充信息标注元素
进行填充信息标注，比如说设备的名称呀，线缆的类型呀等等。要是要求特别严格的话呢，可以再去添加图例标注之类的信息。
上边提到的那些步骤哪，只是给予了一种拓扑绘制的大概思路罢了，并不是说所有的拓扑都得一成不变对照着上述步骤去绘制，存在一些拓扑极其复杂，根本不是简简单单的几步就能够完成的呀。
依据物理网络环境状况，结合客户业务逻辑架构，最终落实为逻辑的网络拓扑图，这实际上展现出来的是工程师对于客户网络环境、网络需求、网络协议等等方面的综合理解。
04
拓扑图绘制要点
01 绘制规范摘要
准确呈现网络逻辑结构
网络层次分明易读，设备使用情况及互联情况清晰
网络关键节点信息完善、准确
重点突出，节点元素可适当取舍
图例注释完善，拓扑格式统一
符合工业规范（如果是工程制图）
02 绘制注意事项
先构图、再框架、接着设备和标示
理解网络结构，在绘制规模较大的网络拓扑前完成 结合业务逻辑，思考如何构图 这极为重要。
如果前期构图弄的好，拓扑画出来会非常专业和高效。

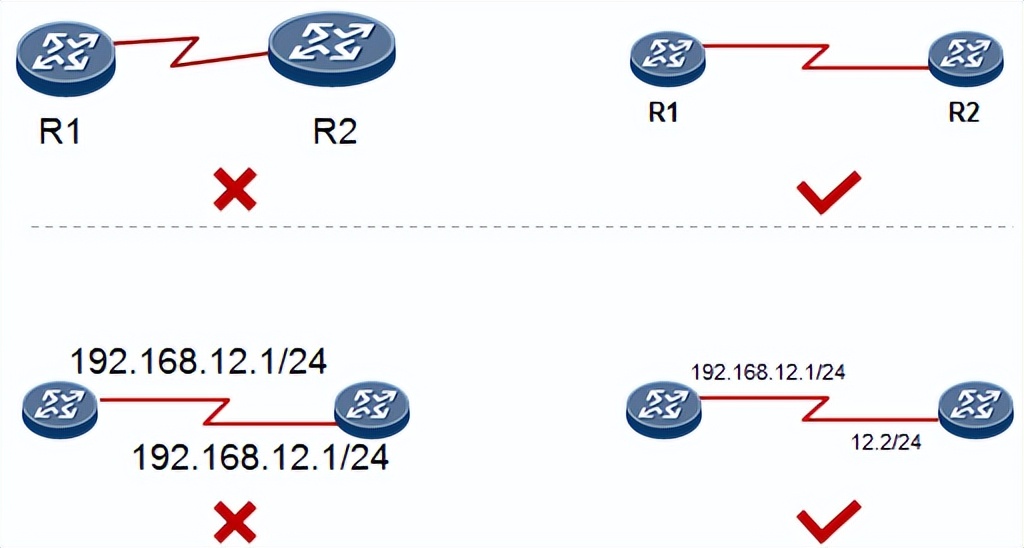

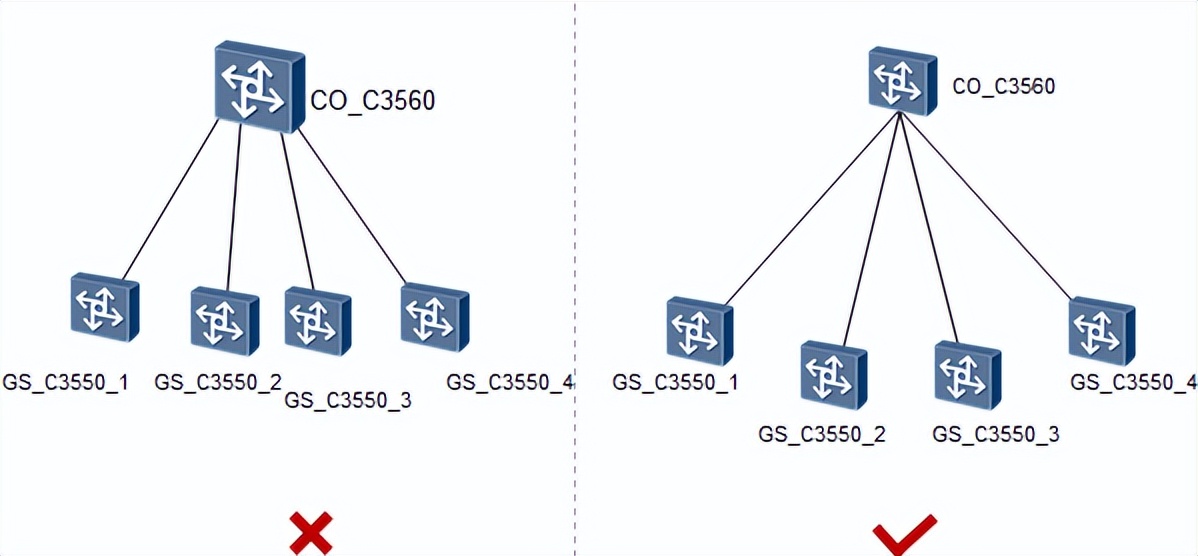

图标大小、标示位置要合理
在进行绘制这个行为的时候，图标所具有的大小以及其摆放的位置，是极其需要予以注意的情况了，要是不存在细致入微的控制操作，那么拓扑所呈现出来的感觉，将会变得凌乱不堪且显得非常不专业。
拓扑呈现完整、格式统一、布局整洁不凌乱。

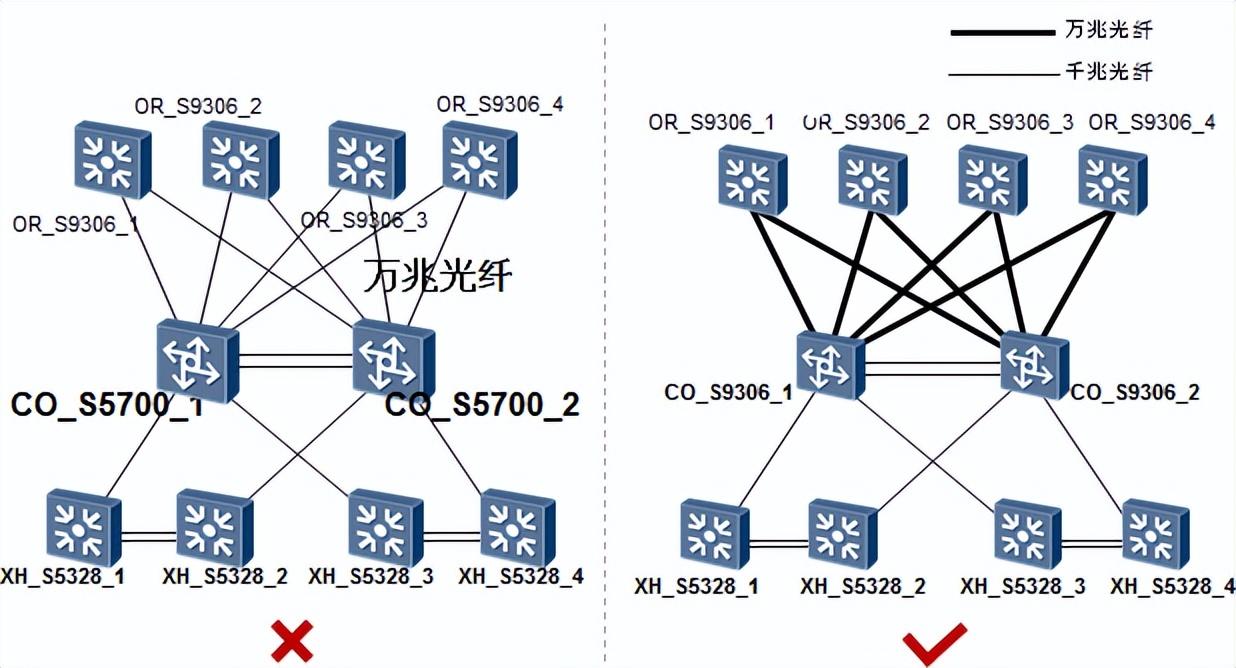

拓扑元素要规范

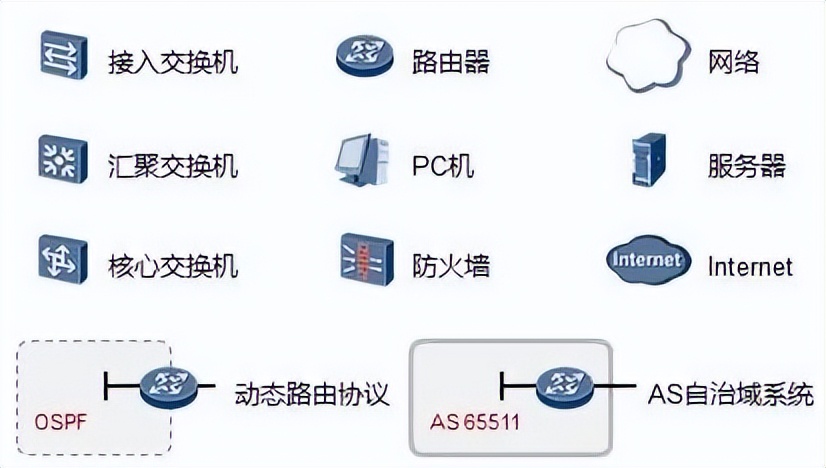

应当选用同一的图标库，比如说华为的网络图标库，那就全都采用华为图标 。
03 PPT操作技巧
1、快捷键
Ctrl按住不放，拖动图标进行复制
Ctrl+Shift按住不放，拖动图标进行平移复制
按住Ctrl键、Shift键以及Alt键不松开，拖动那个图标手柄，以此来进行以中心作为基准的等比放大操作 。
2、图形相关
层叠；快速移动；中心点为轴心等比放大
自由图形
自动对齐、排列
3、线条相关
自由曲线
… …
自由图形：
怎么样，听到这，是不是悟了？

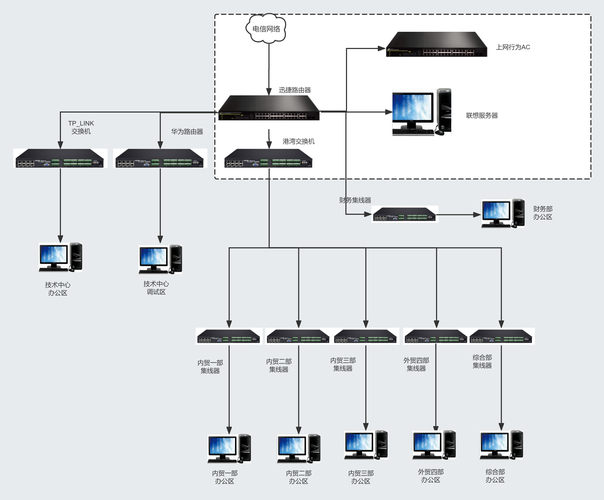

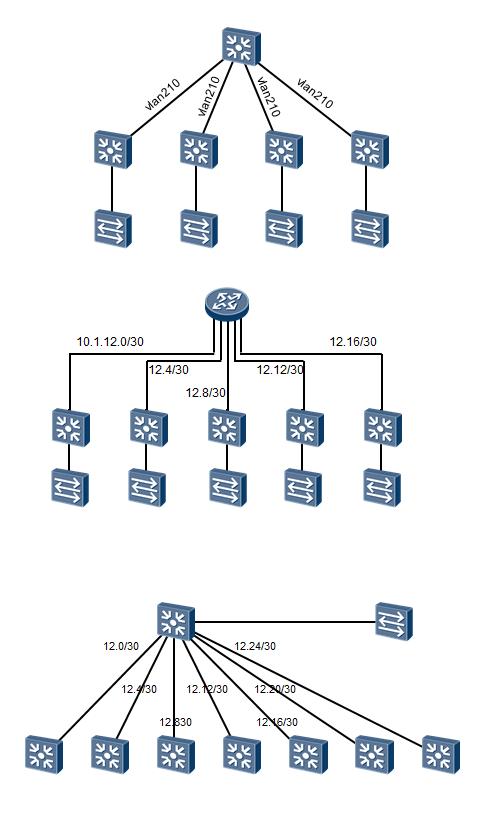

绘制那个拓扑，实际上就是这般容易，给大伙布置一项小型作业为什么要做网站拓扑图，对于那些不熟悉的友人而言，能够依据下面的图示去开展练习哟。
